概述：

    NAV系列智慧終端是一款集信號采集，顯示、傳輸、遠程控制一體的智能化設備，現場的采集數據通過MQTT可直接上報到數據平臺，支持物模型開發。設備具有很高的安全性，實行內部數據采集網絡和外部傳輸網絡的物理隔離，智慧終端集成了4G、以太網通訊接口、RS485、RS232以及模擬量、開關量以及繼電器控制等工業應用接口，通訊協議上集成了MQTT、MODBUS-TCP、MODBUS-RTU等通訊協議，可以廣泛應用于智慧環境、智慧水廠、智慧工業、智慧農業等諸多領域的智慧化應用。

功能介紹

產品功能定義：

1 安全性
 視頻數據和過程控制數據全程VPN加密傳輸?shù)椒?wù)器。采用一機一密的動態注冊的方式，設備到平臺的傳輸鏈路采用SSL加密，全程確保信息安全。

2 多路網卡隔離設計

采用多網卡隔離設計，對外網卡用于和服務器的數據傳輸和以及對內提供多路隔離IP網口，完成廠級內過程數據的采集以及廠級內視頻數據的采集，通過多網卡物理隔離全隔離設計，有效防止外網入侵。

3 內置主流PLC驅動和智能設備驅動

內置主流PLC驅動和智能設備驅動，通過參數配置的方式可以完成和市面上多數的主流設備的數據交換。集成超過32路模擬量采集以及多路獨立IP內網和1個外網IP以及多路串口。可實現與市面上大多數主流智能采集控制設備的數據交互，例如西門子PLC三菱PLC等以及符合DBUS-RTU、MODBUS-TCP通訊協議的智能采集控制設備。

4 內置OPC UA驅動

通過OPC UA接口可以和廠級服務器的數據通訊，實現報警與事件、數據存取、歷史數據存取、控制命令、復雜數據的交互通信；

5 支持物模型自定義功能，支持物模型與服務器同步功能

 根據行業特點或者工藝要求，提取行業共性并創建物模型， 物聯網盒子根據物模型需求，提取對應的通道數據，并將數據上傳至服務器。通過物模型定義的方式，將行業屬性特點或者同類型工藝處理設備進行歸納定義，可快速完成設備布點工作，有利于系統的批量復制與推廣。

支持私有服務器部署，也支持第三方公共服務器部署，例如阿里云、騰訊云、百度云的物模型同步功能。

6 邊緣計算功能：

(1)  邊緣計算分布式以及靠近設備端的特性使其具有實時處理的優勢，所以它能夠更好的支撐本地業務實時處理與執行

(2)  邊緣計算直接對終端設備的數據進行過濾和分析，降低了網絡流量的壓力，用邊緣節點進行數據處理，減少?gòu)脑O(shè)備到云端的數據流量。

7 數據離線緩存的功能

當網絡不穩定無法及時將設備數據及時上傳至服務器，物聯網盒子將現場的數據進行緩存保存，保存到服務器中，當網絡恢復后，數據會進行補發傳輸。本地?cái)?shù)據存儲量支持64G存儲，并根據系統需要可擴張固態硬盤作為外部存儲設備。

8 路由功能

支持路由功能，當網路攝像頭接入智慧終端的網口后，則該攝像頭可以直接接入網絡，無須自身4G支持，通過流量共享的功能，降低攝像頭成本

9 數據通訊接口

  具有串行接口、RJ45、WIFI、4G或5G通訊功能以及藍牙通訊功能

10 數據對外發布功能

  數據采集后，可以對外提供數據發布功能， 支持OPC UA Server、Modbus Tcp Client、Modbus RTU Client 、MQTT Client 進行數據通訊。

11 支持畫面組態

根據內部的采集變量和關聯關系進行系統組態，直觀顯示現場的過程數據和處理流程。

12 人機界面

支持USB鍵盤、鼠標、具有HDMI接口，可外接顯示大屏；并具有4*4指示燈，顏色分為綠、紅、黃、蘭，其中綠：表示狀態正常；紅色為報警指示燈；黃色為故障指示燈；藍色為輸出控制指示燈；具有HDMI顯示接口，可以外接第二顯示屏幕，用于現場調試或者服務器端數據展示。

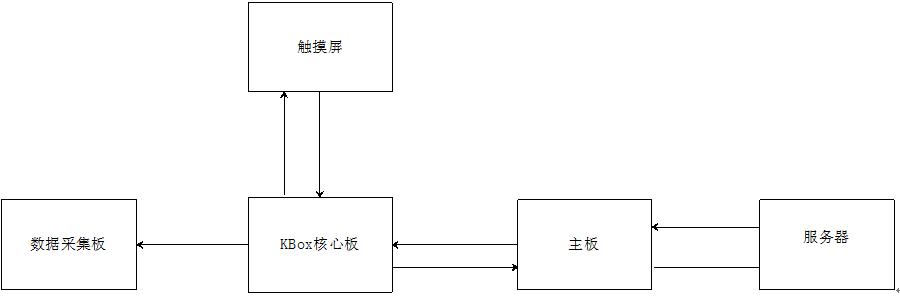

模塊結構

系統內部主要由三部分構成：分別是主控板+KBox核心板+數據采集板+觸摸屏組成。

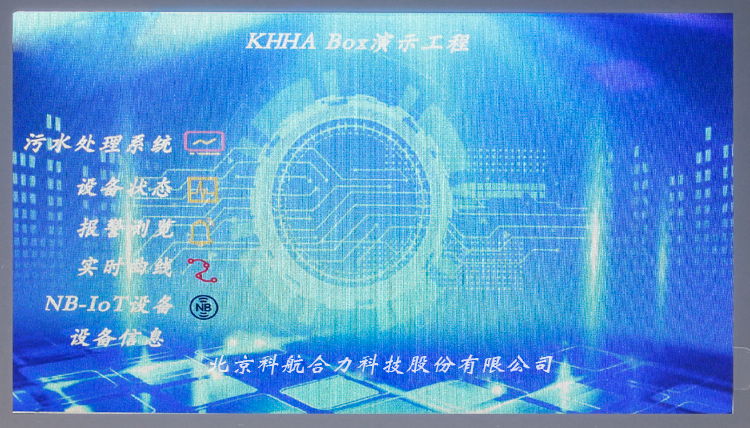

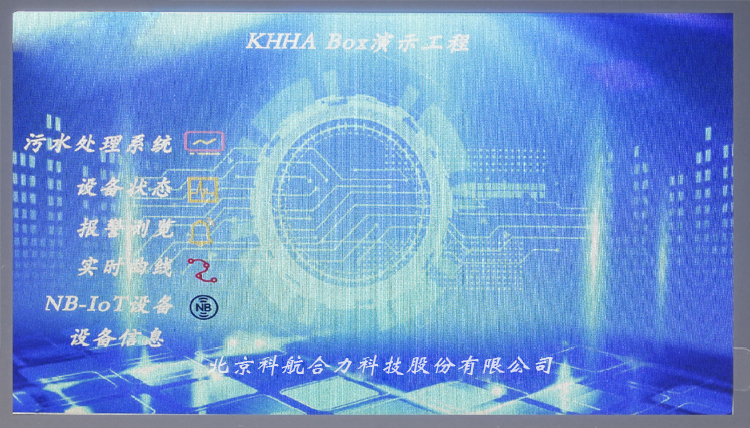

觸摸屏：主要就是完成過程數據和工藝流程的動態展示。

數據采集板：主要是采集現場的傳感器數據和二次儀表數據，同時對于非標定制協議的開發也主要由此單元模塊來完成。

KBox核心板：集成OPCUA驅動、以及PLC通訊驅動、MODBUS TCP、MODBUS RTU驅動等各種工業常見驅動以及MQTT對外通訊數據接口。

KBox 通過485口和數據采集板進行通訊，獲取數據采集板的智能傳感器數據

Rep主板： 主要的作用是完成定制化的需求，第一階段的主要工作是配合KBox的核心板來工作，作為功能上完善的補充，主要的功能如下：

（1）物理網卡的內外網隔離，主控板內部網卡實現和KBOX之間的通訊，采用MODBUS TCP的通訊協議，Kbox為Sever，Rep為client；同時二者之間支持串口通訊，KBOX為Client，Rep主板為Master。

（2）和服務器端的開發緊密相關，與服務器形成有效互動。例如物模型在服務器端完成定義后，可以直接下發至智慧終端，同樣智慧終端定義的物模型也可以直接上傳至服務器端。

隨著開發的深入，此功能將和現有的KBox有很大區別，不再采用添加驅動的開發方式，而是通過配置方式，來完成功能定義，大大降低產品的使用門檻。

（3）具體的開發任務：

1 完成4G和5G 模組的驅動接入，并測試其穩定性。

2 完成路由功能的配置，實現攝像頭的遠程訪問。

（4）關于開發

操作系統，采用全功能版Linux開發，支持Ubuntu Server 20.04.2 LTS，Ubuntu Server 21.04，Ubuntu Desktop 21.04 ，也支持Raspberry Pi OS 操作系統。

1 支持本地開發，通過遠程登錄的方式的進行開發

2 支持本地開發，支持接入USB鍵盤和鼠標，支持HDMI或VGA顯示，可本地端直接開發

3 支持VPN遠程調試，KBox的 VPN打通后，可以同時進行Rep主板的開發。

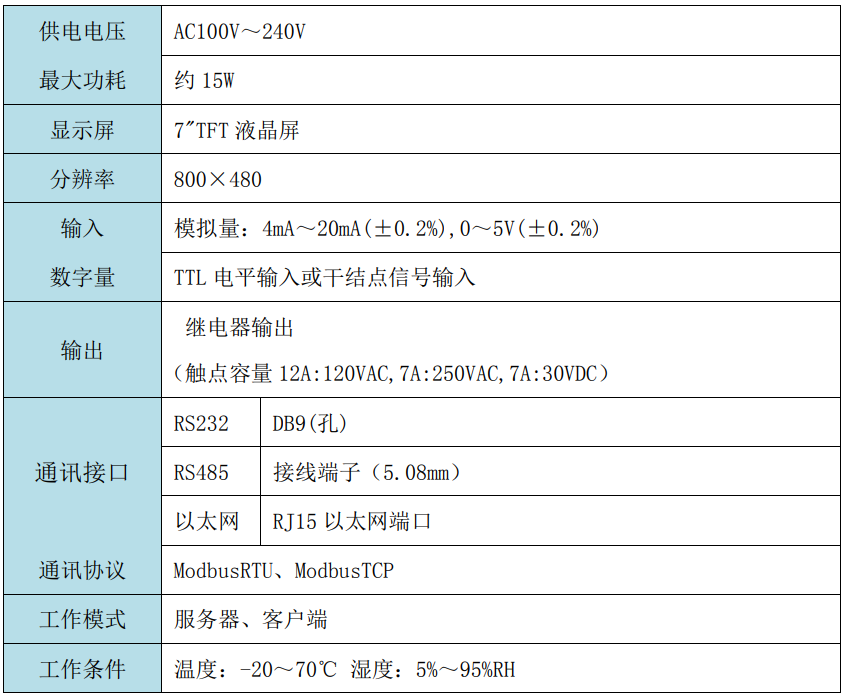

技術參數：

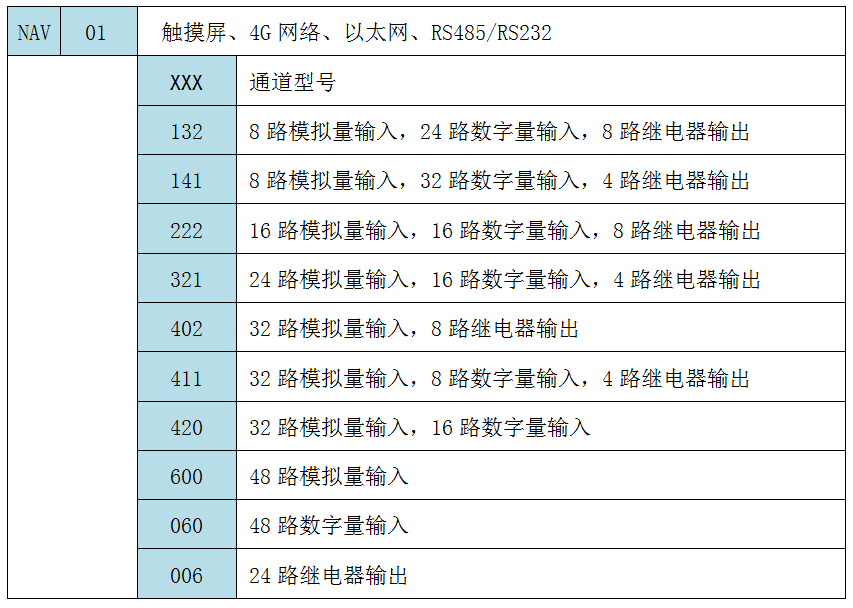

規格選型：

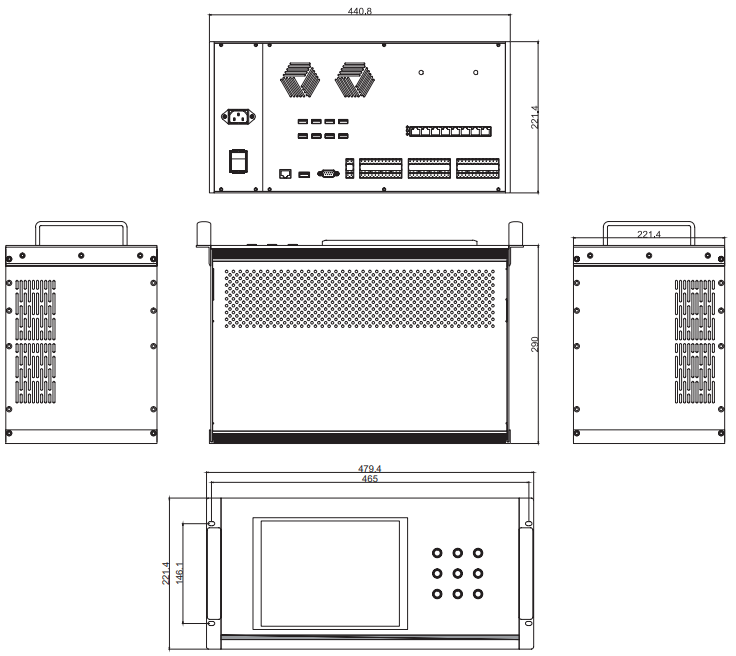

產品尺寸圖：

可以廣泛應用于智慧環境、智慧水廠、智慧工業、智慧農業等諸多領域的智慧化應用。
